Vòng bi rãnh sâu kín đôi
Vòng bi rãnh sâu kín đôi

Vòng bi tự sắp xếp

Vòng bi rãnh sâu kín đôi

Mô tả:

Vòng bi kín đôi thường được sử dụng trong các ứng dụng mà điều kiện môi trường có thể khắc nghiệt hoặc khi cần ngăn chặn rò rỉ hoặc ô nhiễm chất bôi trơn. Chúng được tìm thấy trong các ngành công nghiệp khác nhau bao gồm ô tô, máy móc công nghiệp, nông nghiệp, v.v. Việc bố trí bịt kín giúp kéo dài tuổi thọ của ổ trục bằng cách duy trì bôi trơn thích hợp và ngăn chặn sự xâm nhập của các chất gây ô nhiễm có hại, từ đó giảm ma sát và mài mòn. Loại ổ trục này thường được ưu tiên sử dụng trong các ứng dụng mà việc bảo trì bị hạn chế hoặc khó thực hiện thường xuyên.

Liên hệ chúng tôi Yêu cầu báo giá
TRƯỚC:Vòng bi tự điều chỉnh 45 * 85 * 19mm
SAU:Không có bài viết sau

Chi tiết sản phẩm

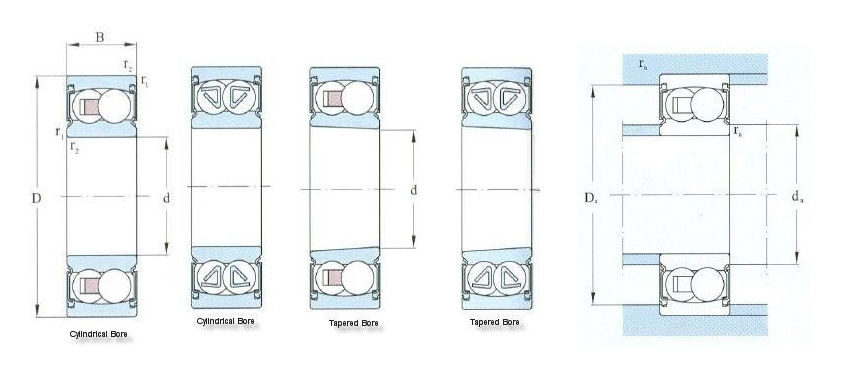

Kích thước ranh giới (mm) Xếp hạng tải (kN) Đánh giá tốc độ (r/phút) Số mang Kích thước lắp đặt (mm) Hệ số tải dọc trục cân nặng
(tham khảo)
(kg)
d D B r1,2
phút 		Cr Cor Dầu mỡ lỗ khoan hình trụ Lỗ khoan thon da
phút 		Đà
tối đa 		ra
tối đa 		e Y1 Y2 Y0
10 30 14 0.6 5.53 1.18 17000 2200A-2RS1TN – 14.0 26.0 0.6 0.33 1.9 3.0 2.0 0.048
12 32 14 0.6 6.24 1.43 16000 2201A-2RS1TN – 15.0 28.0 0.6 0.33 1.9 3.0 2.0 0.053
15 35 14 0.6 7.41 1.76 14000 2202A-2RS1TN – 19.0 31.0 0.6 0.33 1.9 3.0 2.0 0.058
15 42 17 1.0 10.80 2.60 12000 2302A-2RS1TN – 20.0 37.0 1.0 0.31 2.0 3.1 2.2 0.110
17 40 16 0.6 8.84 2.20 12000 2203A-2RS1TN – 21.0 36.0 0.6 0.31 2.0 3.1 2.2 0.089
17 47 19 1.0 12.70 3.40 11000 2303A-2RS1TN – 22.0 42.0 1.0 0.30 2.1 3.3 2.2 0.160
20 47 18 1.0 12.70 3.40 10000 2204A-2RS1TN 2204AK-2RS1TN 25.0 42.0 1.0 0.30 2.1 3.3 2.2 0.140
20 52 21 1.1 14.30 4.00 9500 2304A-2RS1TN – 26.0 45.5 1.0 0.28 2.2 3.5 2.5 0.210
25 52 18 1.0 14.30 4.00 9000 2205A-2RS1TN 2205AK-2RS1TN 30.0 47.0 1.0 0.28 2.2 3.5 2.5 0.160
25 62 24 1.1 19.00 5.40 7500 2305A-2RS1TN – 31.5 55.5 1.1 0.28 2.2 3.5 2.5 0.340
30 62 20 1.0 15.60 4.65 7500 2206A-2RS1 2206AK-2RS1 35.0 57.0 1.0 0.25 2.5 3.9 2.5 0.260
30 62 20 1.0 15.60 4.65 7500 2206A-2RS1TN 2206AK-2RS1TN 35.0 57.0 1.0 0.25 2.5 3.9 2.5 0.260
30 72 27 1.1 22.50 6.80 6700 2306A-2RS1 – 36.5 65.5 1.0 0.25 2.5 3.9 2.5 0.510
30 72 27 1.1 22.50 6.80 6700 2306A-2RS1TN – 36.5 65.5 1.0 0.25 2.5 3.9 2.5 0.510
35 72 23 1.1 19.00 6.00 6300 2207A-2RS1 2207AK-2RS1 41.5 65.5 1.0 0.23 2.7 4.2 2.8 0.410
35 72 23 1.1 19.00 6.00 6300 2207A-2RS1TN 2207AK-2RS1TN 41.5 65.5 1.0 0.23 2.7 4.2 2.8 0.410
35 80 31 1.5 26.50 8.50 5600 2307A-2RS1 – 43.0 72.0 1.5 0.25 2.5 3.9 2.5 0.700
35 80 31 1.5 26.50 8.50 5600 2307A-2RS1TN – 43.0 72.0 1.5 0.25 2.5 3.9 2.5 0.700
40 80 23 1.1 19.90 6.95 5600 2208A-2RS1 2208AK-2RS1 46.5 73.5 1.0 0.22 2.9 4.5 2.8 0.500
40 80 23 1.1 19.90 6.95 5600 2208A-2RS1TN 2208AK-2RS1TN 46.5 73.5 1.0 0.22 2.9 4.5 2.8 0.500
40 90 33 1.5 33.80 11.20 5000 2308A-2RS1 – 48.0 82.0 1.5 0.23 2.7 4.2 2.8 0.960
40 90 33 1.5 33.80 11.20 5000 2308A-2RS1TN – 48.0 82.0 1.5 0.23 2.7 4.2 2.8 0.960
45 85 23 1.1 22.90 7.80 5300 2209A-2RS1 2209AK-2RS1 51.5 78.5 1.0 0.21 3.0 4.6 3.2 0.530
45 85 23 1.1 22.90 7.80 5300 2209A-2RS1TN 2209AK-2RS1TN 51.5 78.5 1.0 0.21 3.0 4.6 3.2 0.530
Kích thước ranh giới (mm) Xếp hạng tải (kN) Đánh giá tốc độ (r/phút) Số mang Kích thước lắp đặt (mm) Hệ số tải dọc trục cân nặng
(tham khảo)
(kg)
d D B r1,2
phút 		Cr Cor Dầu mỡ lỗ khoan hình trụ Lỗ khoan thon da
phút 		Đà
tối đa 		ra
tối đa 		e Y1 Y2 Y0
45 100 36 1.5 39.00 13.40 4500 2309A-2RS1 – 53.0 92.0 1.5 0.23 2.7 4.2 2.8 1.300
45 100 36 1.5 39.00 13.40 4500 2309A-2RS1TN – 53.0 92.0 1.5 0.23 2.7 4.2 2.8 1.300
50 90 23 1.1 22.90 8.15 4800 2210A-2RS1 2210AK-2RS1 56.5 83.5 1.0 0.20 3.2 4.9 3.2 0.570
50 90 23 1.1 22.90 8.15 4800 2210A-2RS1TN 2210AK-2RS1TN 56.5 83.5 1.0 0.20 3.2 4.9 3.2 0.570
50 110 40 2.0 43.60 14.00 4000 2310A-2RS1 – 59.0 101.0 2.0 0.24 2.6 4.1 2.8 1.650
50 110 40 2.0 43.60 14.00 4000 2310A-2RS1TN – 59.0 101.0 2.0 0.24 2.6 4.1 2.8 1.650
55 100 25 1.5 27.60 10.60 4300 2211A-2RS1 2211AK-2RS1 63.0 92.0 1.5 0.19 3.3 5.1 3.6 0.790
55 100 25 1.5 27.60 10.60 4300 2211A-2RS1TN 2211AK-2RS1TN 63.0 92.0 1.5 0.19 3.3 5.1 3.6 0.790
60 110 28 1.5 31.20 12.20 3800 2212A-2RS1 – 68.0 102.0 1.5 0.19 3.3 5.1 3.6 1.050
60 110 28 1.5 31.20 12.20 3800 2212A-2RS1TN – 68.0 102.0 1.5 0.19 3.3 5.1 3.6 1.050
65 120 31 1.5 35.10 14.00 3600 2213A-2RS1 – 73.0 112.0 1.5 0.18 3.5 5.4 3.6 1.400
65 120 31 1.5 35.10 14.00 3600 2213A-2RS1TN – 73.0 112.0 1.5 0.18 3.5 5.4 3.6 1.400
70 125 31 1.5 34.50 13.70 3400 2214A-2RS1 – 78.0 117.0 1.5 0.18 3.5 5.4 3.6 1.500
70 125 31 1.5 34.50 13.70 3400 2214A-2RS1TN – 78.0 117.0 1.5 0.18 3.5 5.4 3.6 1.500

Vòng bi tự sắp xếp

Vòng bi tự điều chỉnh 45 * 85 * 19mm

Vòng bi tự điều chỉnh 45 * 85 * 19mm
Vòng bi rãnh sâu kín đôi

Vòng bi rãnh sâu kín đôi
Về chúng tôi
Ningbo Demy (D&M) Bearings Co., Ltd.
Ningbo Demy (D&M) Bearings Co., Ltd.
Ningbo Demy (D&M) Bearings Co., Ltd. là chuyên nghiệp Trung Quốc Vòng bi rãnh sâu kín đôi Nhà cung cấp và Bán buôn Vòng bi rãnh sâu kín đôi Nhà sản xuất.Tọa lạc tại bờ biển miền Đông Trung Quốc, trong thành phố cổ kính và xinh đẹp Ninh Ba, là một doanh nghiệp đang lên, Công ty TNHH Vòng bi Demy (D&M) Ninh Ba. Công ty con – Công ty TNHH Sản xuất Vòng bi Giant Ninh Ba chuyên sản xuất vòng bi chất lượng cao cho các ứng dụng công nghiệp và ô tô.
Phương tiện truyền thông
Phản hồi tin nhắn
Vòng bi tự sắp xếp Kiến thức ngành

Cấu trúc ổ bi rãnh sâu kín đôi

Vòng bi rãnh sâu kín đôi là loại ổ trục có hiệu suất cao, độ tin cậy cao. Nó có thiết kế bịt kín hai mặt độc đáo cho phép ổ trục ngăn chặn hiệu quả sự xâm nhập của các chất ô nhiễm bên ngoài đồng thời chịu tải trọng hướng tâm và hướng trục, đảm bảo độ sạch và bôi trơn của môi trường bên trong ổ trục.

1. Thành phần cấu trúc
Vòng bi rãnh sâu kín đôi chủ yếu bao gồm các bộ phận sau.
Vòng ngoài: Vòng ngoài có dạng hình cầu và không có rãnh. Bề mặt bên trong của nó được gia công chính xác để tạo sự tiếp xúc tốt với con lăn. Vòng ngoài thường được làm bằng thép chất lượng cao để đảm bảo độ bền và khả năng chống mài mòn.
Vòng trong: Vòng trong bao gồm hai rãnh lăn, giữa đó có con lăn và vòng cách. Vòng trong cũng được làm bằng thép chất lượng cao và được xử lý nhiệt để cải thiện độ cứng và khả năng chống mài mòn.
Phần tử lăn: Phần tử lăn thường sử dụng các quả bóng thép có độ chính xác cao, số lượng, đường kính và vật liệu của nó được xác định theo khả năng chịu tải và điều kiện sử dụng của ổ trục. Con lăn lăn giữa các vòng trong và ngoài và chịu tải trọng hướng tâm và hướng trục.
Vòng cách: Vòng cách dùng để cố định các con lăn không cho chúng va chạm vào nhau và bị mòn. Lồng thường được làm bằng thép tấm dập dạng sóng hoặc kết cấu rắn được gia công và vật liệu có thể là thép, đồng thau hoặc nhựa kỹ thuật.
Vòng đệm: Vòng đệm là thành phần chính của Vòng bi rãnh sâu kín đôi. Thiết kế độc đáo của nó có thể ngăn chặn hiệu quả các chất gây ô nhiễm bên ngoài xâm nhập vào ổ trục. Vòng đệm thường được làm bằng vật liệu đàn hồi như cao su hoặc polytetrafluoroethylene, có khả năng bịt kín và chống mài mòn tốt.

2. Thiết kế niêm phong
Thiết kế bịt kín của Vòng bi rãnh sâu kín đôi là tính năng độc đáo của nó. Các vòng đệm được lắp đặt ở cả hai đầu của ổ trục để đảm bảo rằng bên trong ổ trục được cách ly hoàn toàn với thế giới bên ngoài. Vòng đệm tạo thành sự tiếp xúc chặt chẽ với các vòng bên trong và bên ngoài của ổ trục để ngăn bụi, hơi ẩm và các chất gây ô nhiễm khác xâm nhập vào ổ trục. Vòng đệm cũng có độ đàn hồi nhất định, có thể thích ứng với sự biến dạng nhẹ của ổ trục trong quá trình vận hành và đảm bảo độ bền của hiệu ứng bịt kín.

3. Lựa chọn vật liệu
Việc lựa chọn vật liệu của Vòng bi rãnh sâu kín đôi là rất quan trọng. Các vòng trong và ngoài, các bộ phận lăn và lồng của ổ trục thường được làm bằng thép chất lượng cao để đảm bảo độ bền và khả năng chống mài mòn. Vòng đệm được làm bằng vật liệu đàn hồi như cao su hoặc polytetrafluoroethylene, có khả năng bịt kín và chống mài mòn tốt. Ngoài ra, ổ trục cần được bôi một lượng mỡ thích hợp để đảm bảo hiệu quả bôi trơn của ổ trục trong quá trình vận hành.

4. Quy trình sản xuất
Quy trình sản xuất Vòng bi rãnh sâu kín đôi rất tinh tế. Các vòng trong và ngoài, các con lăn và vòng cách của ổ trục phải được xử lý chính xác và xử lý nhiệt để đảm bảo độ chính xác về kích thước và các yêu cầu về hiệu suất của chúng. Vòng đệm được sản xuất bằng quy trình đặc biệt để đảm bảo hiệu quả bịt kín của nó. Vòng bi cũng phải được làm sạch và bôi trơn nghiêm ngặt trong quá trình lắp ráp để đảm bảo độ sạch và bôi trơn của môi trường bên trong.
