Vòng bi rãnh sâu đôi hàng
Vòng bi rãnh sâu đôi hàng

Vòng bi rãnh sâu

Vòng bi rãnh sâu đôi hàng

Mô tả:

Vòng bi rãnh sâu hàng đôi là một loại vòng bi lăn bao gồm hai hàng bi chạy trong hai rãnh sâu ở vòng trong và vòng ngoài. Thiết kế này cho phép các vòng bi này chịu được cả tải trọng hướng tâm và tải trọng trục theo cả hai hướng. Vòng bi cầu rãnh sâu đôi hàng được sử dụng trong nhiều ngành công nghiệp khác nhau, bao gồm ô tô, máy móc công nghiệp và thiết bị nông nghiệp.

Liên hệ chúng tôi Yêu cầu báo giá
TRƯỚC:Vòng bi rãnh sâu có rãnh chặn & vòng chặn ở vòng ngoài
SAU:Vòng bi cầu rãnh sâu 6*19*6mm bằng thép mạ crôm 6311

Chi tiết sản phẩm

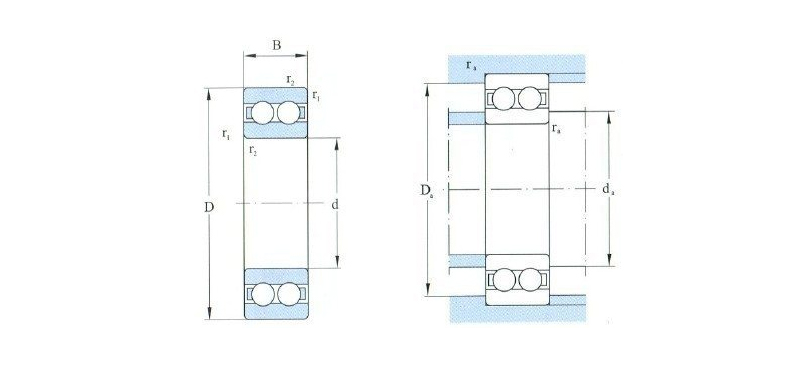

Kích thước ranh giới (mm) Xếp hạng tải (kN) Tốc độ giới hạn (r/phút) Số Kích thước lắp đặt (mm) cân nặng
(tham khảo)
(kg)
d D B r1,2
phút 		Cr Cor Dầu mỡ Dầu da
phút 		Đà
tối đa 		ra
tối đa
10 30 14 0.6 9.23 5.20 18000 22000 4200ATN 14.0 26.0 0.6 0.049
12 32 14 0.6 10.60 6.20 17000 20000 4201ATN 16.0 28.0 0.6 0.053
12 37 17 1.0 13.00 7.80 15000 18000 4301ATN 17.0 32.0 1.0 0.092
15 35 14 0.6 11.90 7.50 14000 17000 4202ATN 19.0 31.0 0.6 0.059
15 42 17 1.0 14.80 9.50 12000 15000 4302ATN 20.0 37.0 1.0 0.120
17 40 16 0.6 14.80 9.50 12000 15000 4203ATN 21.0 36.0 0.6 0.090
17 47 19 1.0 19.50 13.20 10000 13000 4303ATN 22.0 42.0 1.0 0.160
20 47 18 1.0 17.80 12.50 10000 13000 4204ATN 25.0 42.0 1.0 0.140
20 52 21 1.1 23.40 16.00 9500 12000 4304ATN 26.5 45.5 1.0 0.210
25 52 18 1.0 19.00 14.60 9000 11000 4205ATN 30.0 47.0 1.0 0.160
25 62 24 1.1 31.90 22.40 8500 10000 4305ATN 31.5 55.5 1.0 0.340
30 62 20 1.0 26.00 20.80 8000 9500 4206ATN 35.0 57.0 1.0 0.260
30 72 27 1.1 41.00 30.00 7000 8500 4306ATN 36.5 65.5 1.0 0.500
35 72 23 1.1 35.10 28.50 6700 8000 4207ATN 41.5 65.5 1.0 0.400
35 80 31 1.5 50.70 38.00 6300 7500 4307ATN 43.0 72.0 1.5 0.690
40 80 23 1.1 37.10 32.50 6000 7000 4208ATN 46.5 73.5 1.0 0.500
40 90 31 1.5 55.90 38.00 5600 6700 4308ATN 48.0 82.0 1.5 0.950
45 85 23 1.1 39.00 36.00 5600 6700 4209ATN 51.5 78.5 1.0 0.540

Kích thước ranh giới (mm) Xếp hạng tải (kN) Tốc độ giới hạn (r/phút) Số Kích thước lắp đặt (mm) cân nặng
(tham khảo)
(kg)
d D B r1,2
phút 		Cr Cor Dầu mỡ Dầu da
phút 		Đà
tối đa 		ra
tối đa
45 100 36 1.5 68.90 56.00 5000 6000 4309ATN 53.0 92.0 1.5 1.250
50 90 23 1.1 41.00 40.00 5000 6000 4210ATN 56.5 83.5 1.0 0.580
50 110 40 2.0 81.90 69.50 4500 5300 4310ATN 59.0 101.0 2.0 1.700
55 100 25 1.5 44.90 44.00 4800 5600 4211ATN 63.0 92.0 1.5 0.800
55 120 43 2.0 97.50 83.00 4300 5000 4311ATN 64.0 111.0 2.0 2.150
60 110 28 1.5 57.20 55.00 4500 5300 4213ATN 68.0 102.0 1.5 1.100
60 130 46 2.1 112.00 98.00 3800 4500 4312ATN 71.0 119.0 2.0 2.650
65 120 31 1.5 67.60 67.00 4000 4800 4213ATN 73.0 112.0 1.5 1.450
65 140 48 2.1 121.00 106.00 3600 4300 4313ATN 76.0 129.0 2.0 3.250
70 125 31 1.5 70.20 73.50 3600 4300 4214ATN 78.0 117.0 1.5 1.500
70 150 51 2.1 138.00 125.00 3200 3800 4314ATN 81.0 139.0 2.0 3.950
75 130 31 1.5 72.80 80.00 3400 4000 4215ATN 83.0 122.0 1.5 1.600
75 160 55 2.1 156.00 143.00 3000 3600 4315ATN 86.0 149.0 2.0 4.800
80 140 33 2.0 80.60 90.00 3200 3800 4216ATN 89.0 131.0 2.0 2.000
85 150 36 2.0 93.60 102.00 3000 3600 4217ATN 94.0 141.0 2.0 2.550
90 160 40 2.0 112.00 122.00 2800 3400 4218ATN 99.0 151.0 2.0 3.200
100 180 46 2.1 140.00 156.00 2400 3000 4220ATN 111.0 169.0 2.0 4.700

Vòng bi rãnh sâu

Vòng bi rãnh sâu có rãnh chặn & vòng chặn ở vòng ngoài

Vòng bi rãnh sâu có rãnh chặn & vòng chặn ở vòng ngoài
Vòng bi rãnh sâu đôi hàng

Vòng bi rãnh sâu đôi hàng
Vòng bi cầu rãnh sâu 6*19*6mm bằng thép mạ crôm 6311

Vòng bi cầu rãnh sâu 6*19*6mm bằng thép mạ crôm 6311
Vòng bi rãnh sâu mô-men xoắn ma sát thấp tốc độ cao

Vòng bi rãnh sâu mô-men xoắn ma sát thấp tốc độ cao
Vòng bi cầu rãnh sâu bù dãn nở

Vòng bi cầu rãnh sâu bù dãn nở
Về chúng tôi
Ningbo Demy (D&M) Bearings Co., Ltd.
Ningbo Demy (D&M) Bearings Co., Ltd.
Ningbo Demy (D&M) Bearings Co., Ltd. là chuyên nghiệp Trung Quốc Vòng bi rãnh sâu đôi hàng Nhà cung cấp và Bán buôn Vòng bi rãnh sâu đôi hàng Nhà sản xuất.Tọa lạc tại bờ biển miền Đông Trung Quốc, trong thành phố cổ kính và xinh đẹp Ninh Ba, là một doanh nghiệp đang lên, Công ty TNHH Vòng bi Demy (D&M) Ninh Ba. Công ty con – Công ty TNHH Sản xuất Vòng bi Giant Ninh Ba chuyên sản xuất vòng bi chất lượng cao cho các ứng dụng công nghiệp và ô tô.
Phương tiện truyền thông
Phản hồi tin nhắn
Vòng bi rãnh sâu Kiến thức ngành

Cấu trúc cụ thể của vòng bi rãnh sâu đôi hàng

Vòng bi cầu rãnh sâu đôi hàng Đúng như tên gọi, có hai hàng bóng được sắp xếp giữa vòng trong và vòng ngoài. Thiết kế này cho phép ổ trục chịu tải trọng trục nhất định trong khi chịu tải trọng hướng tâm. Qua đó nâng cao khả năng chịu lực và độ ổn định.

Vòng bi cầu rãnh sâu đôi hàng chủ yếu bao gồm các vòng trong, vòng ngoài, bi, lồng và thiết bị bịt kín. Vòng trong là bộ phận kết hợp chặt chẽ với ổ trục và trục. Nó thường được làm bằng thép chịu lực crom cacbon cao, có độ cứng và khả năng chống mài mòn cao. Vòng trong được gia công với các rãnh rãnh sâu ăn khớp với các quả bóng. Bề mặt của mương được mài chính xác để đảm bảo các quả bóng có thể lăn trơn tru trong mương.
Vòng ngoài là bộ phận mà ổ trục khớp với kết cấu bên ngoài và cũng được làm bằng thép chịu lực crom có ​​hàm lượng carbon cao. Vòng ngoài cũng được xử lý với các rãnh mương sâu, tương ứng với các rãnh mương của vòng trong và tạo thành không gian lăn cho các quả bóng. Kích thước và hình dạng của mương vòng ngoài được thiết kế chính xác để đảm bảo rằng các quả bóng được ứng suất đều trong quá trình lăn và giảm mài mòn. Bi là thành phần cốt lõi của vòng bi rãnh sâu hai hàng và thường được làm bằng thép hợp kim có độ cứng cao và khả năng chống mài mòn cao. Các quả bóng được đặt giữa mương bên trong và bên ngoài và chịu tải trọng hướng tâm và hướng trục. Các quả bóng trong vòng bi rãnh sâu hai hàng được sắp xếp thành hàng đôi, nghĩa là các quả bóng trong mỗi hàng được phân bổ ở cả hai bên của mương vòng trong và vòng ngoài, tạo thành hai kênh lăn độc lập. Thiết kế này cho phép các bi được phân bố đều khi ổ trục chịu tải, nâng cao khả năng chịu tải và độ ổn định của ổ trục. Lồng có tác dụng cố định vị trí các bi, tránh va chạm, cọ sát vào nhau trong quá trình lăn. Lồng của vòng bi rãnh sâu hai hàng thường được dập từ các tấm thép, hình dạng và kích thước của nó được tính toán và thiết kế chính xác để đảm bảo sự phân bố đồng đều và hoạt động ổn định của các quả bóng trong mương. Để ngăn bụi, hơi ẩm và các chất gây ô nhiễm khác xâm nhập vào bên trong ổ trục, vòng bi rãnh sâu hai hàng thường được trang bị các thiết bị bịt kín. Thiết bị bịt kín được làm bằng vật liệu như cao su hoặc kim loại và vừa khít giữa vòng trong và vòng ngoài của ổ trục để tạo thành một rào chắn hiệu quả.

Một trong những ưu điểm lớn nhất của vòng bi rãnh sâu hai hàng là khả năng chịu tải mạnh. Do cách bố trí bi hai hàng, ổ trục này có thể chịu được tải trọng dọc trục một cách hiệu quả trong khi chịu tải trọng hướng tâm. Khả năng chịu tải kép này giúp cho vòng bi rãnh sâu hai hàng hoạt động tốt dưới tải trọng cao và điều kiện làm việc phức tạp, đồng thời phù hợp với nhiều loại máy móc hạng nặng và thiết bị quay tốc độ cao. Vòng bi cầu rãnh sâu hai dãy cũng có những ưu điểm đáng kể về độ ổn định. Thiết kế của các bi hai hàng giúp vòng bi chịu lực đều hơn trong quá trình vận hành, giảm hao mòn do tải trọng không đồng đều. Ngoài ra, do số lượng bi tăng lên nên độ cứng của ổ trục cũng tăng lên, nâng cao hơn nữa độ ổn định của ổ trục. Sự ổn định này cho phép vòng bi rãnh sâu hai hàng duy trì hiệu suất tuyệt vời trong các điều kiện làm việc khắc nghiệt như vận hành tốc độ cao và khởi động và dừng thường xuyên. Vòng bi cầu rãnh sâu đôi hàng có tuổi thọ tương đối dài. Do sử dụng vật liệu chất lượng cao và quy trình sản xuất chính xác, vòng bi rãnh sâu hai hàng có hệ số ma sát và tỷ lệ mài mòn thấp, đồng thời đặc tính tản nhiệt tốt cũng có thể phát huy hiệu quả. Giảm sự tích tụ nhiệt và kéo dài tuổi thọ ổ trục, làm cho ổ bi rãnh sâu hai hàng trở thành sự lựa chọn ổ trục kinh tế và đáng tin cậy.

Vòng bi cầu rãnh sâu đôi hàng chiếm một vị trí trong lĩnh vực công nghệ vòng bi với cấu trúc độc đáo và hiệu suất mạnh mẽ. Bằng sự hiểu biết sâu sắc về cấu tạo và nguyên lý làm việc cụ thể của nó, chúng ta có thể ứng dụng loại ổ trục này tốt hơn và nâng cao hiệu quả hoạt động của thiết bị cơ khí. và sự ổn định.
