Vòng bi đẩy hai hướng
Vòng bi đẩy hai hướng
Vòng bi đẩy hai hướng
Vòng bi đẩy hai hướng
Vòng bi đẩy hai hướng

Vòng bi lực đẩy

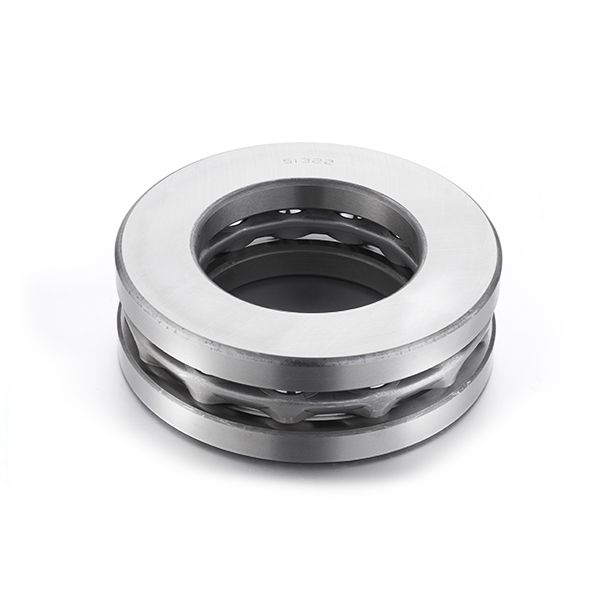

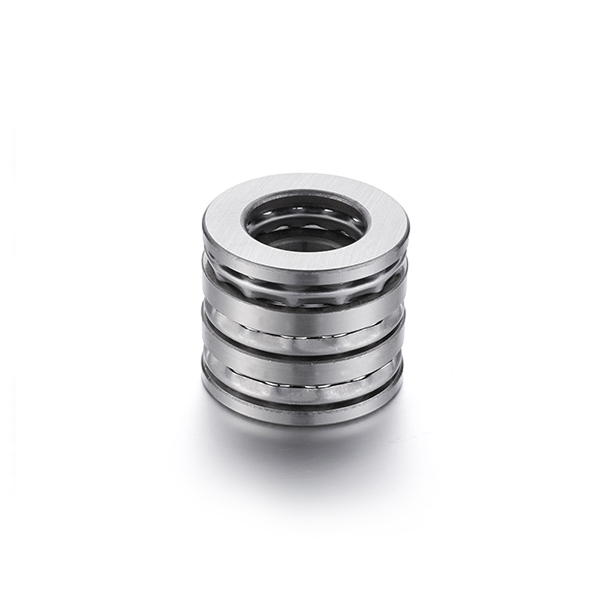

Vòng bi đẩy hai hướng

Mô tả:

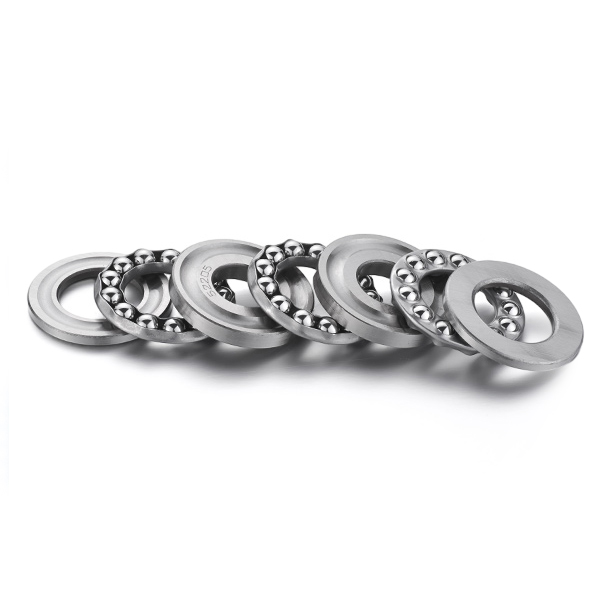

Vòng bi chặn hướng đôi là loại ổ trục được thiết kế để chịu tải trọng trục theo cả hai hướng. Chúng bao gồm hai vòng đệm có rãnh với các rãnh bi và hai rãnh phẳng trong lỗ vỏ. Những vòng bi này có thể tách rời, cho phép lắp và tháo dễ dàng.

Liên hệ chúng tôi Yêu cầu báo giá
TRƯỚC:Vòng bi chặn một hướng
SAU:Vòng bi chặn một hướng có vòng đệm vỏ hình cầu

Chi tiết sản phẩm

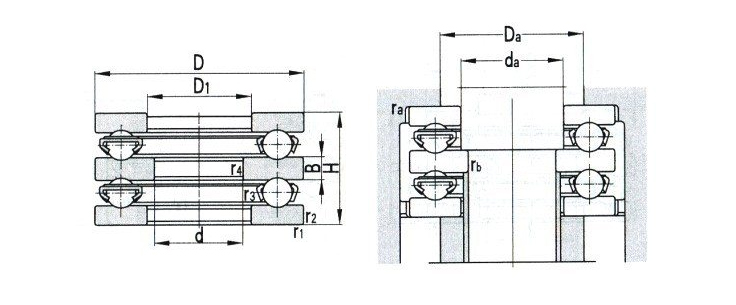

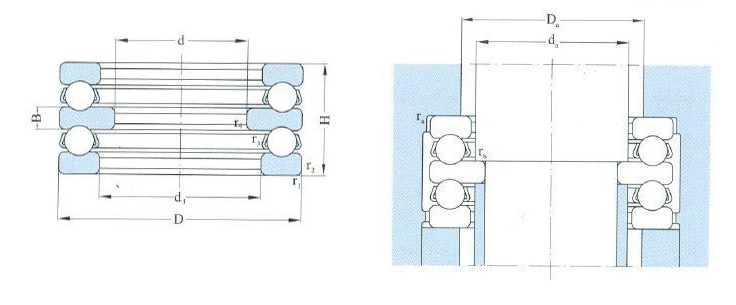

Kích thước ranh giới
(mm) 		xếp hạng tải
(KN) 		Số mang Giới hạn tốc độ
(vòng/phút) 		Kích thước mố và phi lê
(mm) 		Thánh lễ
(xấp xỉ)
(phẳng)
kg
d d1

phút

D H B r1,2

phút

r3.4

phút

Cr Cor Dầu mỡ Dầu da

phút

Đà

tối đa

ra

tối đa

rb

tối đa

10 17 32 22 5 0.6 0.3 13.4 14.5 52202 5300 7000 15 22 0.6 0.3 0.0818
15 22 40 26 6 0.6 0.3 21.1 23.9 52204 4500 6000 20 28 0.6 0.3 0.1410
15 27 60 45 11 1.0 0.6 55.4 59.8 52405 2600 3600 25 42 1.0 0.6 0.6410
20 27 47 28 7 0.6 0.3 27.7 36.3 52205 4000 5300 25 34 0.6 0.3 0.2070
20 27 52 34 8 1.0 0.3 35.7 42.1 52305 3400 4500 25 36 1.0 0.3 0.3300
20 32 70 52 12 1.0 0.6 72.2 81.0 52406 2000 3000 30 46 1.0 0.6 1.0000
25 32 52 29 7 0.6 0.3 29.3 43.8 52206 3600 4800 30 39 0.6 0.3 0.2490
25 32 60 38 9 1.0 0.3 47.1 57.2 52306 2800 3800 30 42 1.0 0.3 0.4700
25 37 80 59 14 1.1 0.6 86.4 102.0 52407 1800 2600 35 53 1.0 0.6 1.4500
30 37 62 34 8 1.0 0.3 39.1 58.6 52207 3000 4000 35 46 1.0 0.3 0.4030
30 42 68 36 9 1.0 0.6 47.0 74.1 52208 2800 3800 40 51 1.0 0.6 0.5290
30 37 68 44 10 1.0 0.3 55.4 73.9 52307 2400 3400 35 48 1.0 0.3 0.6800
30 42 78 49 12 1.0 0.6 68.9 95.8 52308 2000 3000 40 55 1.0 0.6 1.0500
30 42 90 65 15 1.1 0.6 112.0 133.0 52408 1700 2400 40 60 1.0 0.6 2.0500
35 47 73 37 9 1.0 0.6 47.5 81.5 52209 2600 3600 45 56 1.0 0.6 0.5970
35 47 85 52 12 1.0 0.6 79.5 118.0 52309 1900 2800 45 61 1.0 0.6 1.2500
35 47 100 72 17 1.1 0.6 130.0 240.0 52409 1600 2200 45 67 1.0 0.6 2.7000
40 52 78 39 9 1.0 0.6 54.4 94.4 52210 2400 3400 50 61 1.0 0.6 0.6850
40 52 95 58 14 1.1 0.6 96.2 146.0 52310 1800 2600 50 68 1.0 0.6 1.7500
40 52 110 78 18 1.5 0.6 159.0 310.0 52410 1400 2000 50 80 1.5 0.6 3.5100
45 57 90 45 10 1.0 0.6 69.4 123.0 52211 1900 2800 55 69 1.0 0.6 1.0900
45 57 105 64 15 1.1 0.6 126.0 189.0 52311 1600 2200 55 75 1.0 0.6 2.4000
45 57 120 87 20 1.5 0.6 178.0 360.0 52411 1300 1800 55 81 1.5 0.6 4.7000
50 62 95 46 10 1.0 0.6 70.6 133.0 52212 1900 2800 60 74 1.0 0.6 1.2000
Kích thước ranh giới
(mm) 		xếp hạng tải
(KN) 		Số mang Giới hạn tốc độ
(vòng/phút) 		Kích thước mố và phi lê
(mm) 		Thánh lễ
(xấp xỉ)
(phẳng)
kg
d d1

phút

D H B r1,2

phút

r3.4

phút

Cr Cor Dầu mỡ Dầu da

phút

Đà

tối đa

ra

tối đa

rb

tối đa

50 62 110 64 15 1.1 0.6 129.0 209.0 52312 1600 2200 60 80 1.0 0.6 2.5500
50 62 130 93 21 1.5 0.6 199.0 400.0 52412 1100 1600 60 88 1.5 0.6 6.3500
50 68 140 101 23 2.0 1.0 216.0 450.0 52413 1000 1500 65 100 2.0 1.0 7.4100
55 67 100 47 10 1.0 0.6 72.0 144.0 52213 1800 2600 65 79 1.0 0.6 1.2900
55 72 105 47 10 1.0 1.0 76.0 162.0 52214 1800 2600 70 88 1.0 1.0 1.4400
55 67 115 65 15 1.1 0.6 139.0 229.0 52313 1500 2000 65 85 1.0 0.6 2.7500
55 72 125 72 16 1.1 1.0 161.0 268.0 52314 1400 1900 70 92 1.0 1.0 3.6500
55 73 150 107 24 2.0 1.0 234.0 500.0 52414 950 1400 70 110 2.0 1.0 8.9900
60 77 110 47 10 1.0 1.0 77.1 172.0 52215 1700 2400 75 89 1.0 1.0 1.5500
60 77 135 79 18 1.5 1.0 184.0 311.0 52315 1200 1700 75 99 1.5 1.0 4.8000
60 78 160 115 26 2.0 1.0 251.0 560.0 52415 900 1300 75 115 2.0 1.0 10.8000
65 82 115 48 10 1.0 1.0 86.4 193.0 52216 1700 2400 80 94 1.0 1.0 1.6400
65 82 140 79 18 1.5 1.0 189.0 339.0 52316 1200 1700 .80 104 1.5 1.0 4.9400
65 83 170 120 27 2.1 1.0 270.0 620.0 52416 850 1200 80 125 2.0 1.0 12.6000
65 88 180 128 29 2.1 1.1 286.0 680.0 52417 850 1200 85 130 2.0 1.0 15.4000
70 88 125 55 12 1.0 1.0 97.9 229.0 52217 1600 2200 85 101 1.0 1.0 2.4000
70 88 150 87 19 1.5 1.0 215.0 389.0 52317 1100 1600 85 115 1.5 1.0 6.3800
70 93 190 135 30 2.1 1.1 307.0 750.0 52418 800 1100 90 140 2.0 1.0 17.5000
75 93 135 62 14 1.1 1.0 125.0 277.0 52218 1500 2000 90 108 1.0 1.0 3.2000
75 93 155 88 19 1.5 1.0 232.0 410.0 52318 1000 1500 90 120 1.5 1.0 6.7900
80 103 210 150 33 3.0 1.1 345.0 775.0 52420M - - - - - - 25.3000
80 103 210 150 33 3.0 1.1 371.0 965.0 52420 700 950 100 155 2.5 1.0 26.8000
85 103 150 67 15 1.1 1.0 155.0 341.0 52220 1300 1800 100 125 1.0 1.0 4.2000

Kích thước ranh giới
(mm) 		xếp hạng tải
(KN) 		Số mang Giới hạn tốc độ
(vòng/phút) 		Kích thước mố và phi lê
(mm) 		Thánh lễ
(xấp xỉ)
(phẳng)
kg
d d1
phút 		D H B r1,2
phút 		r3.4
phút 		Cr Cor Dầu mỡ Dầu da
phút 		Đà
tối đa 		ra
tối đa 		rb
tối đa
85 103 170 97 21 1.5 1.0 229.0 560.0 52320 950 1400 100 135 1.5 1.0 8.9500
90 113 230 166 37 3.0 1.1 377.0 900.0 53422 – – – – – – 33.4000
95 113 160 67 15 1.1 1.0 131.0 393.0 52222 2800 3700 110 130 1.0 1.0 4.5100
95 113 190 110 24 2.0 1.0 234.0 588.0 52322M – – – – – – 13.2000
95 113 190 110 24 2.0 1.0 234.0 588.0 52322 – – – – – – 12.9000
100 123 210 123 27 2.1 1.1 268.0 711.0 52324 – – – – – – 17.3000
120 143 200 81 18 1.5 1.1 174.0 543.0 52228M 700 950 140 164 1.5 1.0 8.6700
120 154 300 209 46 4.0 2.0 518.0 1479.0 53430 – – – – – – 70.3000
130 153 215 89 20 1.5 1.1 202.0 651.0 52230 – – – – – – 10.3000
130 154 250 140 31 2.1 2.1 330.0 1021.0 52330M 560 670 150 191 2.0 1.0 31.2000
130 154 250 140 31 2.1 2.1 330.0 1021.0 52330 560 670 150 191 2.0 1.0 29.4000
140 163 225 90 20 1.5 1.1 205.0 692.0 52232M 600 850 – – – – 11.8000
140 163 225 90 20 1.5 1.1 205.0 692.0 52232 590 820 160 186 1.5 1.0 11.7000
150 183 250 98 21 1.5 2.0 227.0 825.0 52236M 520 800 – – – – 15.6000
150 183 250 98 21 1.5 2.0 227.0 825.0 52236 520 800 180 208 1.5 2.0 14.3000
150 184 300 165 37 3.0 2.0 396.0 1436.0 52336M – – 180 208 1.5 2.0 48.8000
160 194 270 109 24 2.0 2.0 275.0 1019.0 52238 – – – – – – 21.4000
160 194 270 109 24 2.0 2.0 275.0 1019.0 38238K – – – – – – 20.9000
170 204 280 109 24 2.0 2.0 271.0 1029.0 52240 – – – – – – 22.1000
300 340 400 80 18 1.8 1.3 129.0 810.0 38768 – – – – – – 21.1000
570 615 700 90 20 3.0 1.3 139.0 1073.0 387/615 – – – – – – 53.7000



Kích thước cơ bản
(mm) 		Đánh giá tải cơ bản
(KN) 		Giới hạn tốc độ
(vòng/phút) 		Số mang Kích thước Kích thước mố và phi lê
(mm) 		Thánh lễ
kg
d(mm) Đ(mm) H(mm) rmin r1 phút Cr Cor Dầu mỡ Dầu d1 D1 da(phút) Đà(max) ra(tối đa) rb(tối đa)
570 700 90 3 1.3 291 2147 – – – 615 20 – – – – 53.7
1049.5 1270 220 3 5 1222 9950 – – 5627/1050 1180 – – – – – 392

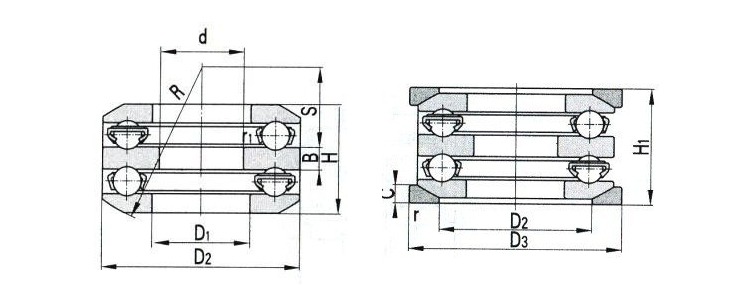

Kích thước cơ bản Đánh giá tải cơ bản
(KN) 		Số mang Kích thước Kích thước mố và phi lê
(mm) 		cân nặng
kg
d(mm) Đ(mm) H(mm) rmin r1 phút Cr Cor D1 D2 D3 B C H1 R S da(phút) Đà(max) ra(tối đa) rb(tối đa)
30 68 47.2 1 0.3 55.9 74.0 54307 U307 37 52 72 10 7.5 52 56 21 35 52 1 0.3 0.909
40 64 35.4 0.6 0.6 24.7 50.0 54208 U208 42 48 69 7 7 42 50 20.9 40 55 1 0.6 0.563
85 170 105.4 1.5 1 276 513 54320 U320 103 135 175 21 18 115 125 42 – – – – 10.8
85 170 105.4 1.5 1 276 513 54320M U320 103 – – 21 – – 125 42 – – – – 8.93
100 210 131.2 2.1 2.1 378 630 54324M U324 123 165 220 27 22 143 160 58 – – – – 23.0
100 210 131.2 2.1 2.1 378 630 54324 U324 123 165 220 27 22 143 160 58 – – – – 22.2

Vòng bi lực đẩy

Vòng bi chặn một hướng

Vòng bi chặn một hướng
Vòng bi đẩy hai hướng

Vòng bi đẩy hai hướng
Vòng bi chặn một hướng có vòng đệm vỏ hình cầu

Vòng bi chặn một hướng có vòng đệm vỏ hình cầu
Về chúng tôi
Ningbo Demy (D&M) Bearings Co., Ltd.
Ningbo Demy (D&M) Bearings Co., Ltd.
Ningbo Demy (D&M) Bearings Co., Ltd. là chuyên nghiệp Trung Quốc Vòng bi đẩy hai hướng Nhà cung cấp và Bán buôn Vòng bi đẩy hai hướng Nhà sản xuất.Tọa lạc tại bờ biển miền Đông Trung Quốc, trong thành phố cổ kính và xinh đẹp Ninh Ba, là một doanh nghiệp đang lên, Công ty TNHH Vòng bi Demy (D&M) Ninh Ba. Công ty con – Công ty TNHH Sản xuất Vòng bi Giant Ninh Ba chuyên sản xuất vòng bi chất lượng cao cho các ứng dụng công nghiệp và ô tô.
Phương tiện truyền thông
Phản hồi tin nhắn
Vòng bi lực đẩy Kiến thức ngành

Vòng bi đẩy hai hướng lợi thế hai chiều

Vòng bi lực đẩy đôi hướng hai chiều đề cập đến khả năng cho phép các bộ phận quay chuyển động tự do theo hai hướng ngược nhau. Thiết kế này cho phép ổ trục duy trì hiệu suất ổn định trong các điều kiện làm việc khác nhau và đáp ứng nhu cầu của các hệ thống truyền động phức tạp khác nhau. Tầm quan trọng của tính hai chiều nằm ở chỗ nó mang lại sự linh hoạt và khả năng thích ứng cao hơn, giúp ổ trục trở nên đáng tin cậy và hiệu quả hơn khi xử lý các tải trọng và điều kiện làm việc khác nhau.

Thiết kế hai chiều của ổ bi chặn hướng kép cho phép nó chịu và truyền tải trọng dọc trục theo hai hướng. Điều này có nghĩa là trong quá trình chuyển động của bộ phận quay, cho dù hướng chuyển động của nó thay đổi như thế nào, ổ trục vẫn có thể cung cấp hiệu ứng hỗ trợ và truyền động ổn định. Tính linh hoạt này làm cho ổ bi chặn hai hướng có triển vọng ứng dụng rộng rãi trong các thiết bị cơ khí cần thay đổi hướng chuyển động thường xuyên. Vì ổ bi chặn hai hướng cho phép bộ phận quay di chuyển tự do theo hai hướng nên nó có thể thích ứng tốt hơn với các điều kiện làm việc phức tạp khác nhau và những thay đổi về tải trọng. Cho dù trong hệ thống truyền tải nặng, tốc độ cao hay độ chính xác cao, ổ bi đẩy hai hướng có thể duy trì hiệu suất ổn định và đảm bảo hoạt động bình thường của thiết bị cơ khí. Khả năng thích ứng tốt này làm cho ổ bi đẩy hai hướng được sử dụng rộng rãi trong các lĩnh vực công nghiệp khác nhau. Thiết kế hai chiều của vòng bi chặn hướng kép có thể làm giảm ma sát và lực cản bổ sung do thay đổi hướng gây ra, từ đó giảm mức tiêu thụ năng lượng và nâng cao hiệu quả công việc. Trong thiết bị cơ khí, lợi thế này có thể được chuyển thành hiệu quả sản xuất cao hơn và chi phí vận hành thấp hơn. Vì vòng bi chặn hai hướng có thể duy trì hiệu suất ổn định nên chúng cũng có thể giảm thời gian ngừng hoạt động và chi phí bảo trì do hư hỏng vòng bi. Vòng bi chặn một hướng truyền thống cần phải hợp tác với các vòng bi hoặc cơ cấu khác để đạt được chuyển động hai chiều, trong khi vòng bi chặn hai hướng không cần phải làm như vậy. Sự đơn giản hóa trong thiết kế này không chỉ có thể giảm chi phí sản xuất thiết bị cơ khí mà còn giảm độ phức tạp của việc lắp đặt và bảo trì. Đối với các nhà thiết kế và kỹ sư, việc sử dụng vòng bi chặn hai hướng có thể dễ dàng thực hiện các thiết kế hệ thống truyền động phức tạp hơn.
Trong một số ứng dụng, chẳng hạn như hàng không vũ trụ và tàu cao tốc, yêu cầu về độ an toàn và độ tin cậy của vòng bi là cực kỳ cao. Thiết kế hai chiều của vòng bi đẩy hai hướng có thể đảm bảo các bộ phận quay vẫn có thể duy trì trạng thái chuyển động ổn định trong trường hợp khẩn cấp, tránh tai nạn do thay đổi hướng. Thiết kế này giúp cải thiện độ an toàn nên vòng bi chặn hai hướng được sử dụng rộng rãi trong các lĩnh vực này.
